系統背景：
技術原理：

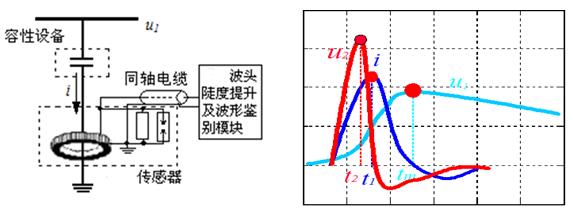

記錄線路故障時產生的高頻信號到達線路兩端變電站的GPS同步時間，可以計算故障點位置，線路故障產生的高頻信號速度v接近于光速。故定位精度只與時間測量有關，定位誤差小、可靠性高。
應用現狀：
|
|
GPS行波定位產品 |
阻抗法產品 |
小波算法產品 |
|
原理 |
分析、計算故障行波到達故障線路兩端的時間進行故障定位 |
計算故障線路的阻抗進行故障定位 |
分析、計算故障線路的電流波形圖進行故障定位 |
|
功能 |
金屬性接地故障和高阻性接地故障定位 |
高阻性接地故障不能定位 |
高阻性接地故障難以定位 |
|
精度 |
故障定位誤差小于150m |
故障定位誤差較大 |
故障定位誤差小于500m |
|
安裝 要求 |
使用專用的信號傳感器感應提取線路故障信號，傳感器為穿芯式設計，安裝在CVT/PT的接地支柱上，不影響其他設備的運行 |
變電站內的繼保設備和錄波設備均有此功能 |
在CT二次側提取電流波形，存在影響二次設備運行的隱患 |
|
監測 范圍 |
變電站安裝一套設備即可具有監測不同電壓等級線路的能力，適用于常規變電站，數字化變電站，GIS變電站 |
變電站內的繼保設備和錄波設備的輔助功能 |
監測不同電壓等級線路需要不同設備，數字化變電站不適用 |
|
成長性 |
同一地區的多套設備能組成網絡式故障定位系統，可以對該電網的多條線路進行監測，故障定位精度更高 |
對單一線路故障定位 |
對單一線路故障定位 |
解決方案：

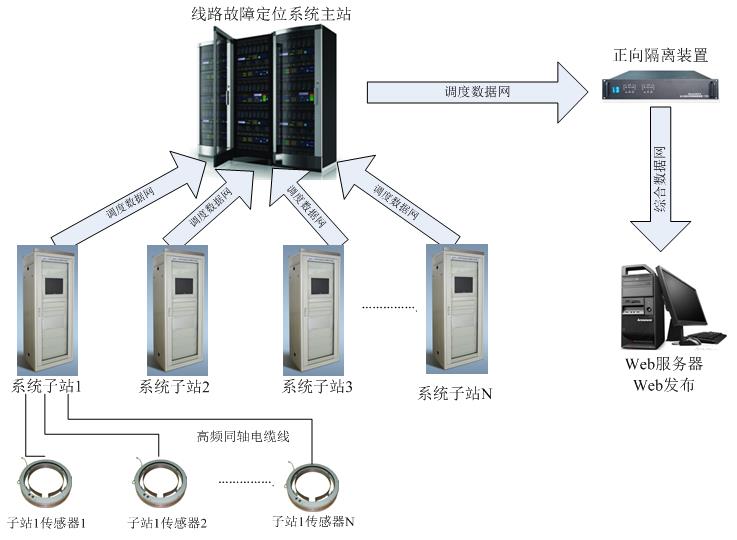

線路故障精確定位系統的構成
主站
分析、計算子站上送的故障信息，并結合GIS地理信息系統精確標定輸電線路故障發生的桿號，能夠?qū)崿F(xiàn)Web發布。
子站
安裝在變電站內，負責采集線路故障高頻信號，同時可以存貯、查詢當?shù)夭杉降母哳l信號。
通訊網絡
負責主子站之間的信息傳遞，可以利用電力系統光纖通訊網絡，也可以使用2M網絡方式。
產品特點：
結合現有運行故障精確定位系統數據庫進行分析總結，構建基于廣域網絡故障定位自適應模型預警潛在故障，增強故障信號檢測的有效性，提高故障定位精確度。
系統利用專用的信號傳感器提取信號，不僅能對線路金屬性故障精確定位，也能對線路高阻接地故障進行明確定位，同時實現故障無盲區檢測與快速精確定位，定位誤差150m，可靠定位成功率90%以上。
